Planung von Hackgutheizungen

Planung

Eine sorgfältige Planung im Vorfeld ermöglicht es, die beste und kostengünstigste Einbausituation,  ob Neubau oder Sanierung, für Sie zu finden. Gerne unterstützen wir Sie bei der Planung Ihrer Hackschnitzelanlage.

EINBAUMÖGLICHKEITEN

Hier exemplarisch dargestellt mögliche Einbauvarianten.

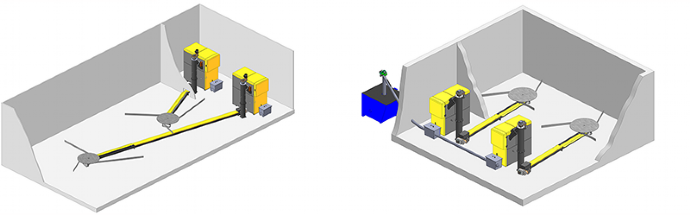

VARIANTE 1 UND 2

  • Kaskadenvarianten mit variablen Aufstellmöglichkeiten der Anlagen und einfacher Hackschnitzelaustragung.
  • Durch die kompakte Bauweise ist eine Montage im mobilen Schiffcontainer möglich.
Einbau Hackgutheizung

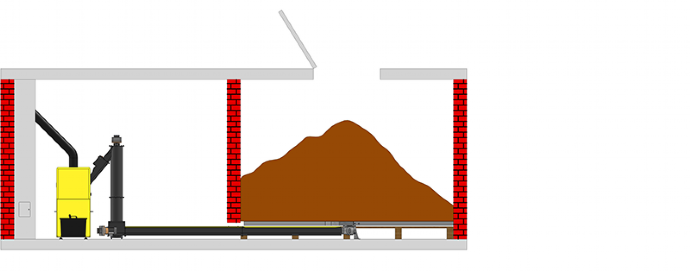

Variante 3

  • Einbau Austragung Standard
  • Lagerraum seitlich angeordnet und von oben befüllbar
Variante 3

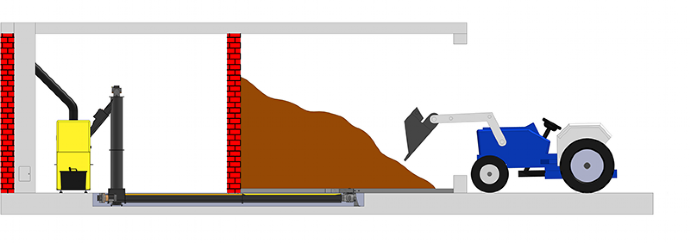

VARIANTE 4

  • Einbau Austragung im Boden versenkt
  • Lagerraum und Befüllung seitlich
  • Der komplette Lagerraum wird genutzt, kein zusätzlicher Aufwand für Aufbau des Zwischenbodens.
Variante 4

Beispiel Ausnehmung der Bodenplatte zur kompletten Austragung des Lagerraums:

Ausnehmung Bodenplatte

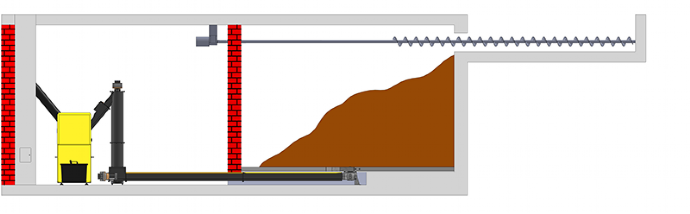

VARIANTE 5

  • Einbau Austragung im Boden von Lagerraum versenkt
  • Lagerraum seitlich und Befüllung über individuell gefertigte Einbringschnecke.
Variante 5

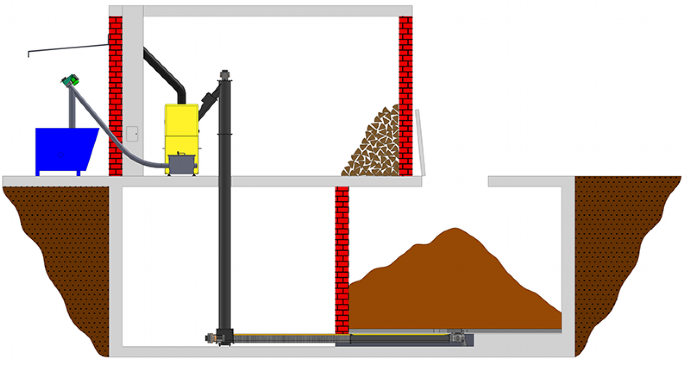

VARIANTE 6

  • Einbau Austragung im Boden von Lagerraum versenkt
  • Heizraum und Lagerraum unterschiedliches Niveau
  • Lagerraum für Stückholz
  • Automatische Ascheaustragung
  • Aschebehälter mit Euroaufnahme für Frontlader zum Entleeren
Variante 6

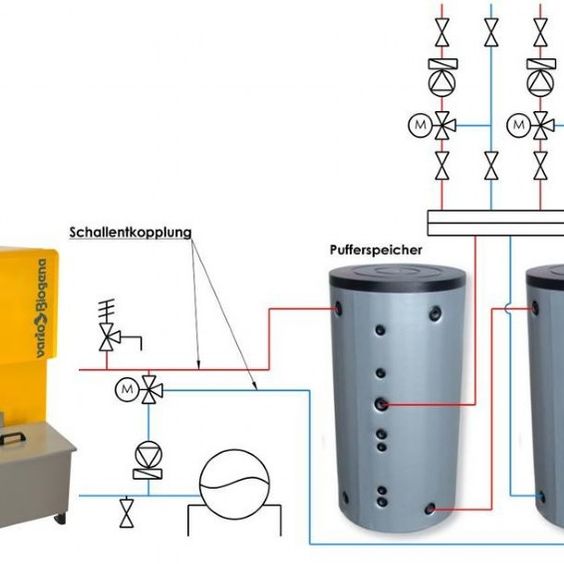

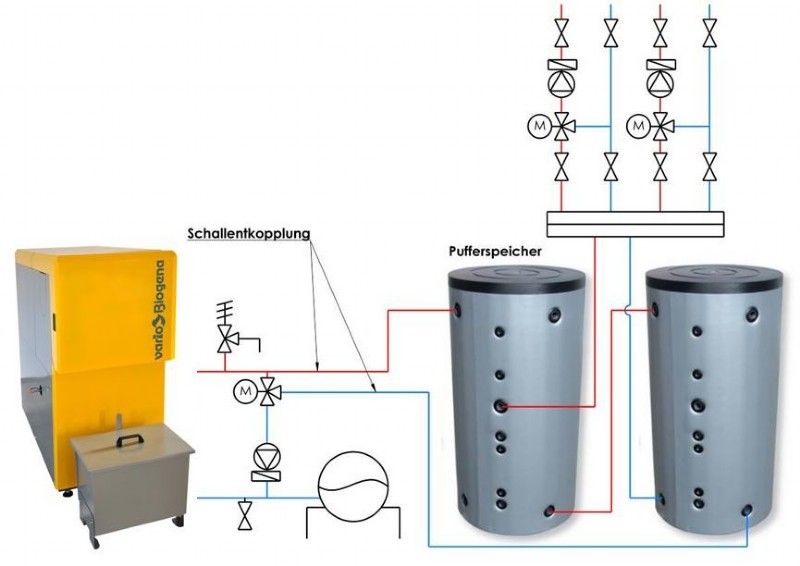

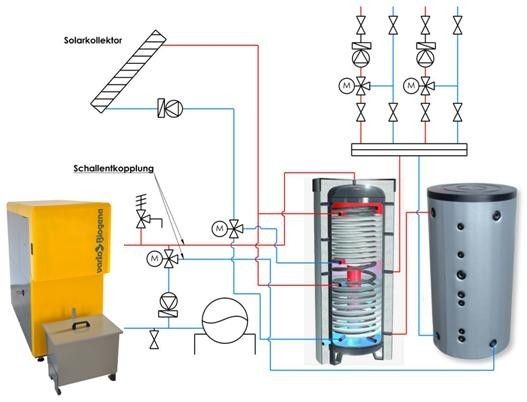

HYDRAULIKSCHEMEN

Weiter Ansteuerungsmöglichkeiten für verschiedene Hydraulikschemen möglich.
Achtung: diese Skizzen enthalten nicht die zur fachgerechten Montage notwendigen Absperr- und Sicherheitsorgane. Ersetzt keine fachliche hydraulische Planung!
